Как подключить трековую систему освещения?

До начала работ необходимо рассчитать суммарную мощность всех светильников и продумать сценарии управления светом. Это позволит подобрать правильное сечение питающего кабеля и заранее предусмотреть точки скрытого вывода проводов из базового перекрытия.

Система монтажа

Прежде чем сверлить потолок, важно понимать, с каким типом системы вы имеете дело. От этого зависят метод подключения и возможности управления светом.

Однофазная система: Самый простой вариант. Все светильники на шине включаются одновременно от одной клавиши выключателя. Питание напрямую от сети 220V.

Трехфазная система: В одном профиле проходят три независимые токоведущие шины. Это позволяет подключить до трех групп светильников и управлять ими раздельно с разных клавиш. Требует более сложного подключения на этапе ввода питания.

Помимо деления по фазам, системы различаются по типу шинопровода: ременные (с гибкой лентой для криволинейных трасс) и линейные (жесткий профиль). Для большинства квартир выбирают линейные варианты, а для дизайнерских проектов со сложной геометрией – ременные трековые системы.

Магнитная система (низковольтная, 48V): Внешне самая лаконичная. Светильники держатся на магнитах и легко переставляются. Важнейший нюанс: такая система работает только через понижающий трансформатор (блок питания), который преобразует 220V в безопасные 48V. Подключение шины к сети 220V напрямую мгновенно выведет ее из строя.

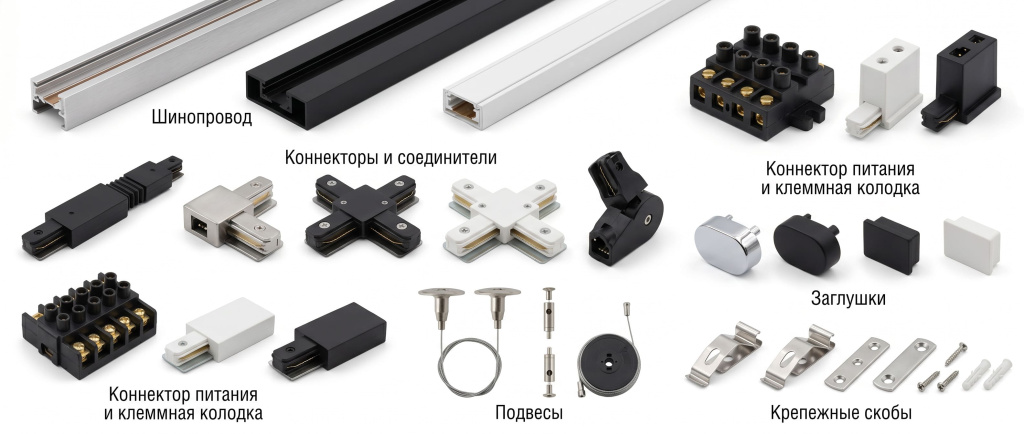

Комплектующие:

• Шинопровод:

  Алюминиевый профиль с медными токоведущими жилами внутри – основа, на которую все крепится. Профили бывают встраиваемыми, накладными и подвесными.

• Коннекторы:

  Соединители для поворотов и стыковки секций шины (I-образные для прямой, L-образные для углов, Т-образные и Х-образные для разветвлений, а также гибкие для произвольных углов).

• Заглушки:

  Обязательный элемент, который не только изолирует контакты, но и служит механическим стопором, чтобы светильник не соскользнул с шины.

• Подвесы и крепежные скобы:

  Используются при подвесном и накладном монтаже.

• Коннектор питания (клеммная колодка):

  Узел, через который на шину подается напряжение от сети или блока питания.

Трековое освещение для натяжных потолков

Монтаж натяжного потолка: что важно знать заранее

Трековые светильники под натяжной потолок – один из самых популярных запросов, и неспроста. Натяжные полотна давно стали стандартом в российских квартирах, однако создают ряд ограничений при выборе осветительного оборудования.

Если у вас натяжной потолок, порядок действий принципиально иной: сначала монтируется трек, а затем натягивается полотно. Вот три основных сценария:

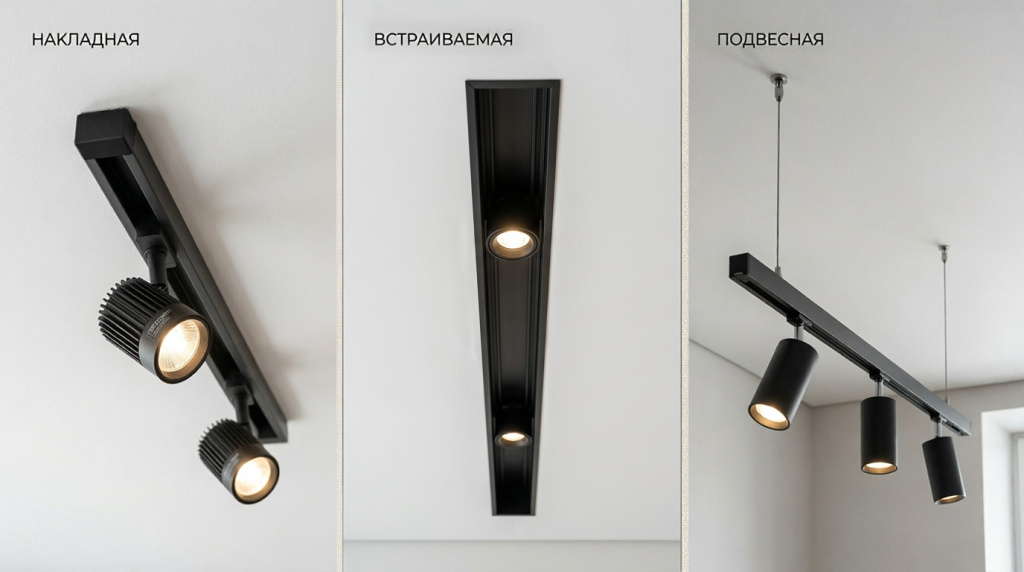

• Накладная трековая система: шинопровод крепится к базовому потолку до натяжки, а полотно натягивается вокруг него. Простой и надёжный вариант.
• Встраиваемая трековая система для натяжного потолка: требует установки закладной конструкции до монтажа полотна. В итоге шина оказывается в одной плоскости с потолком – выглядит максимально аккуратно.
• Подвесная трековая система на тросах: профиль трековой системы крепится к базовому потолку тросами и опускается ниже уровня натяжного полотна. Выглядит эффектно, но требует большей высоты помещения.

Подводный камень для натяжных потолков: Используйте только светодиодные светильники с холодным световым пучком. Галогенные лампы могут перегревать полотно, что приведет к его деформации и появлению желтых пятен.

Если вы выбрали накладную систему для уже готового натяжного потолка, крепить её нужно через специальные пластиковые кольца-термокольца в местах прохода шины, чтобы не повредить полотно. В коридорах и прихожих чаще всего используют именно накладные варианты из-за простоты установки при ограниченной высоте.

Это самый важный шаг, который сэкономит вам часы работы на высоте и убережет от брака. До того как сверлить потолок, полностью соберите всю конструкцию шинопровода на полу.

• Соедините все секции шины нужными коннекторами (уголки, тройники).
• Установите на торцы заглушки.
• Визуально проверьте геометрию и итоговую длину.
• Проверьте контакты мультиметром. Включите прибор в режим прозвонки и убедитесь, что цепь неразрывна по всей длине шины.

Пошаговая инструкция по монтажу

Теперь, когда собранный на полу трек проверен, переносим его на потолок.

Шаг 1. Разметка и крепление шинопровода

Перенесите схему с собранного на полу трека на потолок. Используйте уровень, чтобы линия была идеально ровной. Для крепления к гипсокартону используйте дюбели-«бабочки», для бетонного основания – стандартные пластиковые распорные дюбели.

Закрепите шинопровод. При накладном монтаже используются скобы с шагом не более 1 метра. Чем чаще крепления, тем жестче и надежнее будет конструкция.

Шаг 2. Усиление стыков (важный нюанс)

Если ваша система имеет значительную длину или вы используете тяжелые светильники, обязательно установите специальные усиливающие накладки на прямые стыки секций. Это исключит риск провисания конструкции в будущем.

Шаг 3. Подключение питания (соблюдаем маркировку)

Определите место подключения. Туда устанавливается коннектор питания. Перед подключением обязательно отключите питание через автомат в щитке. При подводке кабеля к коннектору придерживайтесь стандартной цветовой маркировки проводов: фаза (L) – коричневый или чёрный, ноль (N) – синий, заземление (PE) – жёлто-зелёный.

Ключевой момент: При фиксации клеммной колодки строго совместите маркировочные полосы на ее корпусе и на шинопроводе. Их совпадение гарантирует правильную фазировку и защищает от короткого замыкания. Это критично для трехфазных систем.

Шаг 4. Фиксация светильников и подвесов

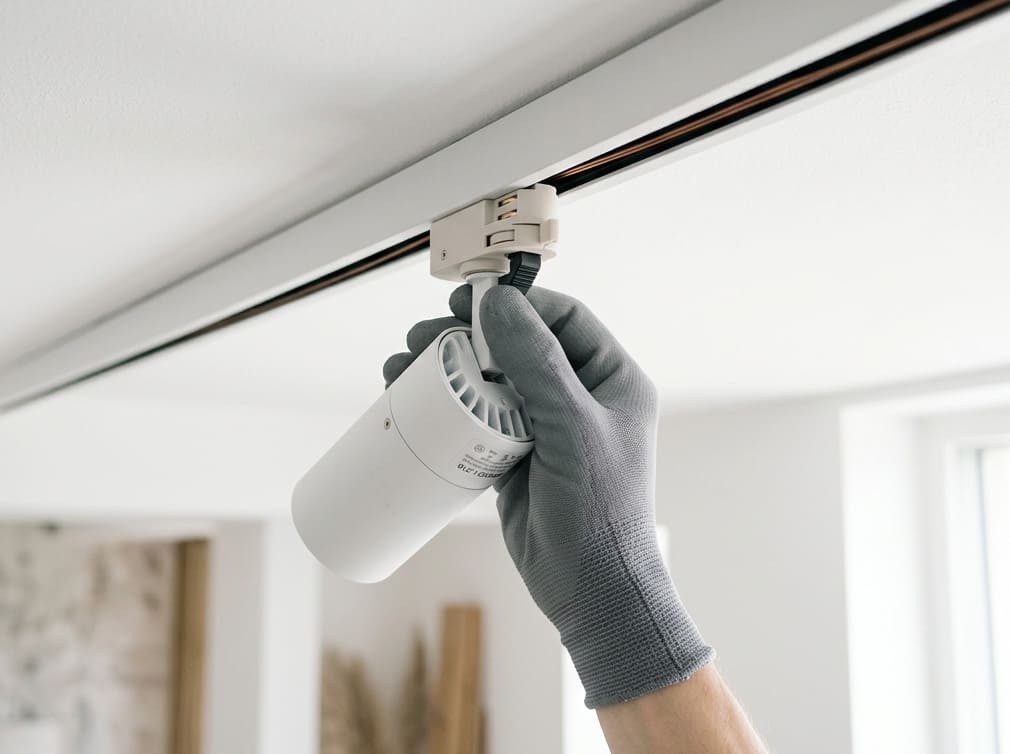

Установите адаптеры светильников в шину и зафиксируйте их. Убедитесь, что они сидят плотно.

Если вы используете подвесы, соблюдайте норму нагрузки: не более 3,5 кг на одну точку подвеса. При использовании тяжелых декоративных светильников обязательно пересчитайте общий вес.

Шаг 5. Финальная проверка

Еще раз убедитесь, что на всех открытых торцах шины стоят заглушки, выполняющие роль механического стопора и изоляции.

Установите лампы или сами светильники, если они интегрированные.

Если один из светильников не загорелся – проверьте плотность посадки его адаптера в шине. Если не работает вся линия – осмотрите соединения в клеммной колодке и убедитесь, что автомат в щитке не выбило. Суммарная мощность всех светильников не должна превышать допустимую нагрузку вашего трека – эту цифру найдёте в паспорте изделия.

Если со временем один из светильников перестал гореть, не спешите разбирать шину. В 90% случаев проблема решается простым снятием адаптера и зачисткой контактов (из-за окисления) либо заменой драйвера внутри самого светильника, а не всего трека.
