Подключение фотореле для уличного освещения

Фотореле для уличного освещения на 220 В – наиболее распространённый стандарт. Устройство монтируется на столбе, стене или в щите уличного освещения и управляет одним или несколькими светильниками, фонарями или прожекторами.

Основные преимущества автоматизации:

• Экономия электроэнергии – свет работает только в тёмное время суток.
• Полная автономность – не нужно вручную включать и выключать фонари.
• Удобство и безопасность на участке.
• Возможность интеграции с другими системами – фотореле можно комбинировать с датчиком движения, реле времени или выключателем.

Как выбрать фотореле?

1. Напряжение питания. Чаще всего используется 220 В, но встречаются модели на 12 В, в которых применяются отдельные блоки питания. В качестве источников питания для таких систем используются аккумуляторы или солнечные батареи.
2. Степень защиты (IP). Для уличной установки показатель должен быть не ниже IP44 – это гарантирует защиту от пыли и водяных брызг. Для особо суровых условий стоит выбирать IP54, IP65 или IP66.
3. Мощность нагрузки (ток коммутации). Суммируйте мощность всех светильников и берите реле с запасом 20–30%. Стандартный диапазон – от 1000 до 3500 Вт. Максимальная нагрузка указывается в паспорте устройства – не превышайте это значение во избежание выхода реле из строя.
4. Температурный режим. Устройство должно выдерживать климатические условия вашего региона (как морозы, так и жару), выдерживать местный диапазон рабочих температур.
5. Наличие регулятора чувствительности. Позволяет настраивать порог срабатывания под конкретные условия.
6. Конструкция. Бывают модели с выносным датчиком и силовой частью в одном корпусе или с выносным фотоэлементом.

Схема подключения фотореле

При подключении к прожектору схема идентична: фаза с выхода фотореле подаётся на клемму L прожектора, ноль сети – на клемму N, а земля (PE) при наличии соединяется с корпусом прожектора. Важно, чтобы сам прожектор был заземлён, особенно при установке на металлические опоры.

Схема подключения уличного освещения через фотореле с выключателем: если вы хотите иметь возможность принудительно включать свет независимо от фотореле (например, днём), в цепь параллельно фотореле добавляется обычный выключатель. При замкнутом выключателе нагрузка будет питаться напрямую, минуя фотодатчик.

Пошаговая инструкция по подключению

Шаг 1. Обесточьте сеть. Перед началом любых работ отключите питание через главный рубильник или автомат.

Шаг 2. Выберите место монтажа. Фотореле должно находиться в зоне естественного освещения, без попадания света от управляемых светильников и других искусственных источников. Оптимальная высота – 1,8–2 метра от земли. Расстояние до ближайшего источника света – минимум 3 метра. Избегайте затенённых участков и мест рядом с деревьями.

Шаг 3. Закрепите корпус. Установите фотореле на стене, столбе или в щите уличного освещения. Настенное уличное фотореле фиксируется на дюбели или хомуты.

Шаг 4. Подведите кабель. Проложите трёхжильный кабель сечением не менее 1,5 мм² (для нагрузок до 2 кВт) или 2,5 мм² (до 4 кВт) к месту монтажа. Кабель должен быть защищён от механических повреждений и воздействия влаги.

Шаг 5. Подключите провода согласно схеме выше.

Шаг 6. Проверьте соединения и закройте крышку корпуса. Убедитесь, что все клеммы затянуты, изоляция не повреждена, крышка надёжно закрыта.

Шаг 7. Проверьте работу. При дневном свете закройте фотоэлемент непрозрачным материалом – свет должен включиться. Уберите материал – свет должен погаснуть.

Настройка и регулировка фотореле

Большинство моделей оснащены регулятором чувствительности (Lux), позволяющим настраивать порог срабатывания под конкретные условия. Диапазон регулировки обычно составляет от 5 до 50 люкс.

Как правильно настроить:

• Дождитесь вечерних сумерек или полной темноты.
• Найдите регулировочный винт на корпусе – обычно он маркируется как Lux или имеет значок солнца-луны.
• Поворачивайте регулятор медленно до момента срабатывания.
• Зафиксируйте положение и проверьте работу в течение нескольких дней.

При выпадении снега отражённый свет может вызывать ложные срабатывания – в таких случаях уменьшите чувствительность. Аналогичная проблема возникает, если фотоэлемент расположен вблизи светоотражающих поверхностей (белые стены, металлические ограждения).

Если устройство совмещено с реле времени, дополнительно настраивается временной интервал работы – например, отключение в 23:00 вне зависимости от уровня освещённости. Это позволяет ещё эффективнее управлять расходом электроэнергии.

Подключение нескольких светильников и мощной нагрузки

К одному фотореле можно подключить группу светильников, если их суммарная мощность не превышает допустимую нагрузку реле. Для управления более мощной нагрузкой (например, несколькими прожекторами) применяют магнитный пускатель – фотореле управляет пускателем, а тот коммутирует основную нагрузку.

Подключение фотореле к уличному прожектору выполняется по той же стандартной трёхпроводной схеме. Если суммарная мощность прожекторов не превышает допустимой нагрузки реле – прожектор подключается напрямую к выходному контакту.

Для управления мощной нагрузкой (несколько прожекторов, групповое освещение территории) применяют магнитный пускатель (контактор): фотореле управляет катушкой пускателя, а тот коммутирует основную силовую цепь. Это позволяет подключить нагрузку мощностью в несколько десятков киловатт, при этом само фотореле работает в щадящем режиме и служит значительно дольше.

Схема: сеть 220 В → автоматический выключатель → фотореле → катушка пускателя (параллельно — ноль) → силовые контакты пускателя → группа прожекторов.

Типичные ошибки при подключении

• Неправильное расположение датчика. Если на фотоэлемент попадает свет от фонарей или окон, устройство будет ложно срабатывать. Размещайте датчик вне зоны светового луча управляемых светильников.
• Недостаточная защита контактов от влаги.
• Неправильный выбор порога чувствительности. Слишком высокая чувствительность – свет включается даже в пасмурную погоду. Слишком низкая – освещение запаздывает с включением.
• Игнорирование цветовой маркировки проводов. Важно соблюдать последовательность подключения.
• Превышение допустимой мощности нагрузки. Это может привести к перегоранию внутренней схемы фотореле.

Фотореле с датчиком движения

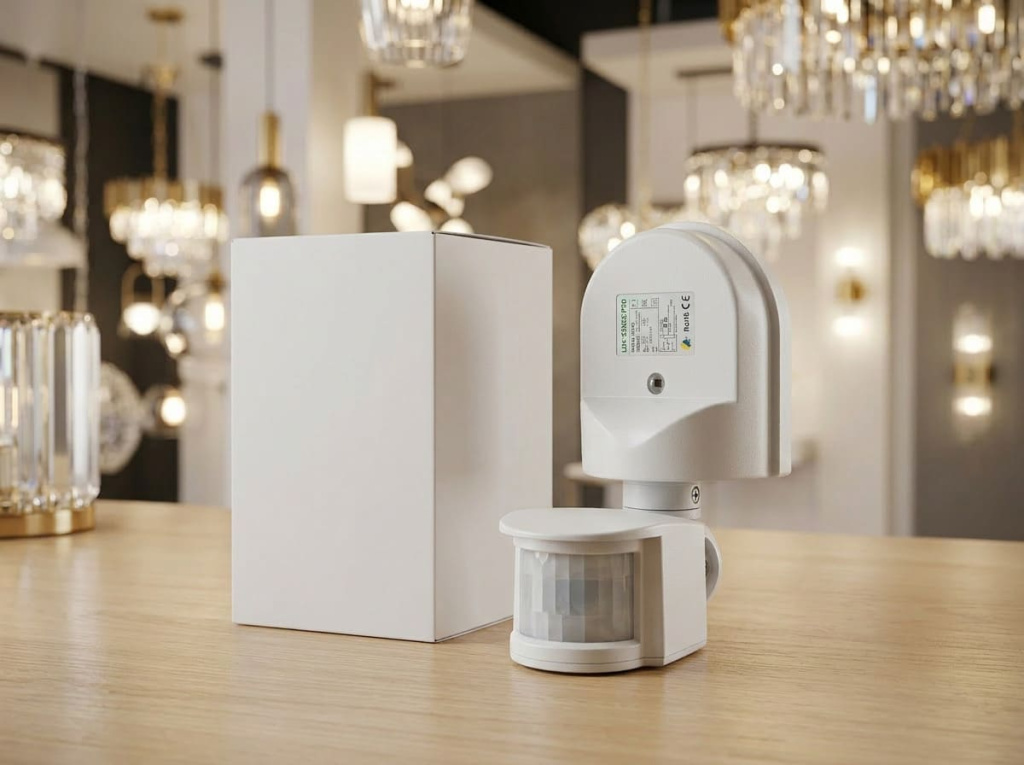

Отдельного внимания заслуживают комбинированные модели – фотореле со встроенным датчиком движения (2 в 1). Такой уличный датчик движения с фотореле работает по следующему принципу: в светлое время суток устройство полностью отключено и не реагирует ни на что. Как только наступает темнота, активируется режим датчика движения – и светильник или прожектор включается только при появлении человека, автомобиля или животного в зоне обнаружения. Это позволяет дополнительно экономить электроэнергию ночью: свет не горит постоянно, а лишь срабатывает при необходимости.

Подобные комбинированные устройства особенно удобны для освещения въезда во двор, входной группы, периметра участка. Уличный светодиодный светильник с фотореле и датчиком движения нередко продаётся как единый прибор – покупать и подключать отдельные компоненты не нужно. Такие устройства предназначены для автоматического включения и отключения электрических цепей в зависимости от уровня освещённости.
